Les décorations

Maintenant, nous connaissons suffisamment de widgets pour créer des fenêtres complexes. Afin d'améliorer l'esthétique des ces fenêtres nous allons voir comment ajouter des décorations (ou séparation) entre les différentes parties de la fenêtre. Il existe deux types de décoration :

le cadre GtkFrame qui entoure toute une zone de la fenêtre et qui possède un texte permettant de définir la zone ;
la ligne GtkSeparator qui divise en deux parties différentes, le widget GtkHSeparator pour les lignes horizontales et le widget GtkVSeparator pour les lignes verticales.

1. Le cadre

1.1 Création

Le widget GtkFrame étant très simple, il n'y a qu'une seule fonction de création :

GtkWidget* gtk_frame_new(const gchar *label);

Le paramètre label est tout simplement le texte qui sera affiché en haut à gauche du cadre (position par défaut).

1.2 Modification du texte

Il peut arriver que dans votre application, le texte du cadre nécessite une modification. Bien entendu, le widget GtkFrame est fourni avec toutes les fonctions nécessaires.

void gtk_frame_set_label(GtkFrame *frame, const gchar *label);

Le paramètre frame est le widget GtkFrame dont nous voulons modifier le texte, et label est le nouveau texte à inscrire. Cette fois encore, il faut utiliser une macro de conversion pour le premier paramètre qui est cette fois GTK_FRAME().

Pour récupérer le texte du GtkFrame, la fonction est :

G_CONST_RETURN gchar* gtk_frame_get_label(GtkFrame *frame);

1.3 Remplacer le texte par un widget

Les cadres offrent aussi la possibilité de remplacer le texte par un widget quelconque (GtkImage, GtkStockItem, ...) grâce à cette fonction :

gtk_frame_set_label_widget(GtkFrame *frame, GtkWidget *label_widget);

Et comme toujours, la fonction permettant de connaître le widget affiché:

GtkWidget* gtk_frame_get_label_widget(GtkFrame *frame);

1.4 Position du texte

Par défaut, la position du texte est en haut à gauche du cadre, centré en hauteur par rapport à la ligne supérieure. Cela aussi peut être modifié avec cette fonction :

void gtk_frame_set_label_align(GtkFrame *frame, gfloat xalign, gfloat yalign);

Les valeurs xalign et yalign doivent être comprises entre 0.0 et 1.0.

Le paramètre xalign définit la position horizontale du texte. Une valeur de 0.0 positionne le texte à gauche du cadre, tandis qu'une valeur de 1.0 le positionne à droite. Evidemment, une valeur de 0.5 centrera le texte.

Quant à yalign, il permet de définir la position verticale du texte par rapport à la ligne supérieur du cadre. Une valeur de 0.0 mettra le nommeur en dessous de la ligne et une valeur de 1.0 le mettra au-dessus de la ligne.

On peut, bien sûr, connaître les valeurs de positionnement avec les fonctions suivantes :

void gtk_frame_get_label_align(GtkFrame *frame, gfloat *xalign, gfloat *yalign);

1.5 Style du cadre

Le style du cadre correspond plus à la configuration visuelle des lignes du cadre et plus précisément encore l'ombre des lignes. Cette modification de fait avec cette fonction :

void gtk_frame_set_shadow_type(GtkFrame *frame, GtkShadowType type);

Le paramètre type peut prendre cinq valeurs différentes dont voici la liste avec leurs illustrations :

Valeur de type	Illustration de la ligne supérieure
GTK_SHADOW_NONE	En fait, on ne voit pas la ligne.
GTK_SHADOW_IN
GTK_SHADOW_OUT
GTK_SHADOW_ETCHED_IN (par défaut)
GTK_SHADOW_ETCHED_OUT

Et sans surprise, voici la fonction qui permet de connaître le type des lignes :

GtkShadowType gtk_frame_get_shadow_type(GtkFrame *frame);

2. Les lignes

Alors cette fois, cela va être très rapide et très simple.

2.1 Création

GtkWidget* gtk_hseparator_new(void);
GtkWidget* gtk_vseparator_new(void);

La première fonction crée une ligne horizontale alors que la deuxième crée une ligne verticale.

Il n'y a rien de plus à propos de ce widget.

3. Exemple

3.1 Description

Afin de vous montrer l'avantage visuel de l'utilisation des GtkFrame et GtkSeparator, nous allons créer une fenêtre qui demande à l'utilisateur de saisir des informations le concernant (nom, prénom, adresse, ...).

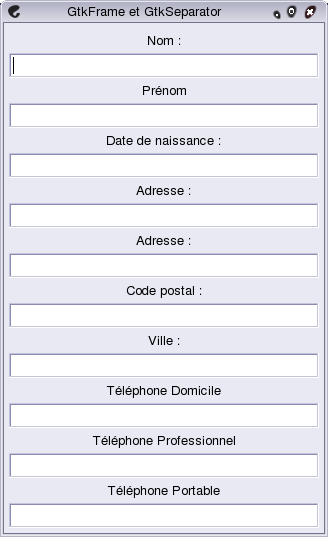

Voila à quoi ressemble la fenêtre sans l'utilisation des décorations :

Attention, ce programme ne fait rien du tout, c'est simplement pour montrer la différence entre avec et sans les décorations.

3.2 Programme exemple

#include <stdlib.h>
#include <gtk/gtk.h>

int main(int argc, char **argv)
{
    GtkWidget *pWindow;
    GtkWidget *pVBox;
    GtkWidget *pFrame;
    GtkWidget *pVBoxFrame;
    GtkWidget *pSeparator;
    GtkWidget *pEntry;
    GtkWidget *pLabel;
    gchar *sUtf8;

gtk_init(&argc, &argv);

    pWindow = gtk_window_new(GTK_WINDOW_TOPLEVEL);
    /* On ajoute un espace de 5 sur les bords de la fenetre */
    gtk_container_set_border_width(GTK_CONTAINER(pWindow), 5);
    gtk_window_set_title(GTK_WINDOW(pWindow), "GtkEntry et GtkSeparator");
    gtk_window_set_default_size(GTK_WINDOW(pWindow), 320, 200);
    g_signal_connect(G_OBJECT(pWindow), "destroy", G_CALLBACK(gtk_main_quit), NULL);

pVBox = gtk_vbox_new(TRUE, 0);
gtk_container_add(GTK_CONTAINER(pWindow), pVBox);

    /* Creation du premier GtkFrame */
    pFrame = gtk_frame_new("Etat civil");
    gtk_box_pack_start(GTK_BOX(pVBox), pFrame, TRUE, FALSE, 0);

    /* Creation et insertion d une boite pour le premier GtkFrame */
    pVBoxFrame = gtk_vbox_new(TRUE, 0);
    gtk_container_add(GTK_CONTAINER(pFrame), pVBoxFrame);

    /* Creation et insertion des elements contenus dans le premier GtkFrame */
    pLabel = gtk_label_new("Nom :");
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pLabel, TRUE, FALSE, 0);
    pEntry = gtk_entry_new();
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pEntry, TRUE, FALSE, 0);

    sUtf8 = g_locale_to_utf8("Prénom :", -1, NULL, NULL, NULL);
    pLabel = gtk_label_new(sUtf8);
    g_free(sUtf8);
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pLabel, TRUE, FALSE, 0);
    pEntry = gtk_entry_new();
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pEntry, TRUE, FALSE, 0);

    /* Creation d un GtkHSeparator */
    pSeparator = gtk_hseparator_new();
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pSeparator, TRUE, FALSE, 0);

    pLabel = gtk_label_new("Date de naissance :");
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pLabel, TRUE, FALSE, 0);
    pEntry = gtk_entry_new();
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pEntry, TRUE, FALSE, 0);

    /* Creation du deuxieme GtkFrame */
    pFrame = gtk_frame_new("Domicile");
    gtk_box_pack_start(GTK_BOX(pVBox), pFrame, TRUE, FALSE, 0);

    /* Creation et insertion d une boite pour le deuxieme GtkFrame */
    pVBoxFrame = gtk_vbox_new(TRUE, 0);
    gtk_container_add(GTK_CONTAINER(pFrame), pVBoxFrame);

    /* Creation et insertion des elements contenus dans le deuxieme GtkFrame */
    pLabel = gtk_label_new("Adresse :");
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pLabel, TRUE, FALSE, 0);
    pEntry = gtk_entry_new();
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pEntry, TRUE, FALSE, 0);

    pLabel = gtk_label_new("Adresse :");
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pLabel, TRUE, FALSE, 0);
    pEntry = gtk_entry_new();
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pEntry, TRUE, FALSE, 0);

    pLabel = gtk_label_new("Code postal :");
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pLabel, TRUE, FALSE, 0);
    pEntry = gtk_entry_new();
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pEntry, TRUE, FALSE, 0);

    pLabel = gtk_label_new("Ville :");
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pLabel, TRUE, FALSE, 0);
    pEntry = gtk_entry_new();
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pEntry, TRUE, FALSE, 0);

    /* Creation du troisieme GtkFrame */
    sUtf8 = g_locale_to_utf8("Téléphones", -1, NULL, NULL, NULL);
    pFrame = gtk_frame_new(sUtf8);
    g_free(sUtf8);
    gtk_box_pack_start(GTK_BOX(pVBox), pFrame, TRUE, FALSE, 0);

    /* Creation et insertion d une boite pour le troisieme GtkFrame */
    pVBoxFrame = gtk_vbox_new(TRUE, 0);
    gtk_container_add(GTK_CONTAINER(pFrame), pVBoxFrame);

    /* Creation et insertion des elements contenus dans le troisieme GtkFrame */
    pLabel = gtk_label_new("Domicile");
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pLabel, TRUE, FALSE, 0);
    pEntry = gtk_entry_new();
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pEntry, TRUE, FALSE, 0);

    pLabel = gtk_label_new("Professionnel");
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pLabel, TRUE, FALSE, 0);
    pEntry = gtk_entry_new();
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pEntry, TRUE, FALSE, 0);

    pLabel = gtk_label_new("Portable");
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pLabel, TRUE, FALSE, 0);
    pEntry = gtk_entry_new();
    gtk_box_pack_start(GTK_BOX(pVBoxFrame), pEntry, TRUE, FALSE, 0);

gtk_widget_show_all(pWindow);

gtk_main();

return EXIT_SUCCESS;
}

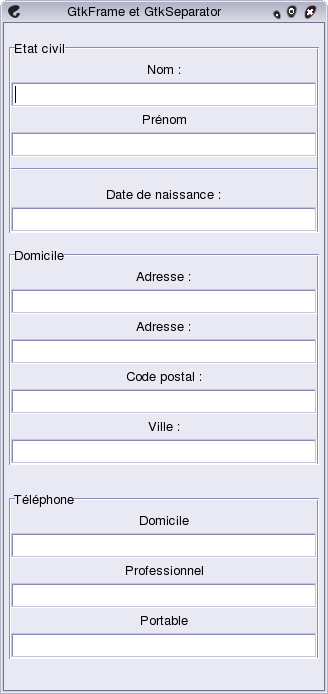

Résultat :
